彈簧圓錐破碎機性能優勢
作者：振科制砂機 發布時間：2022-12-08 瀏覽
次

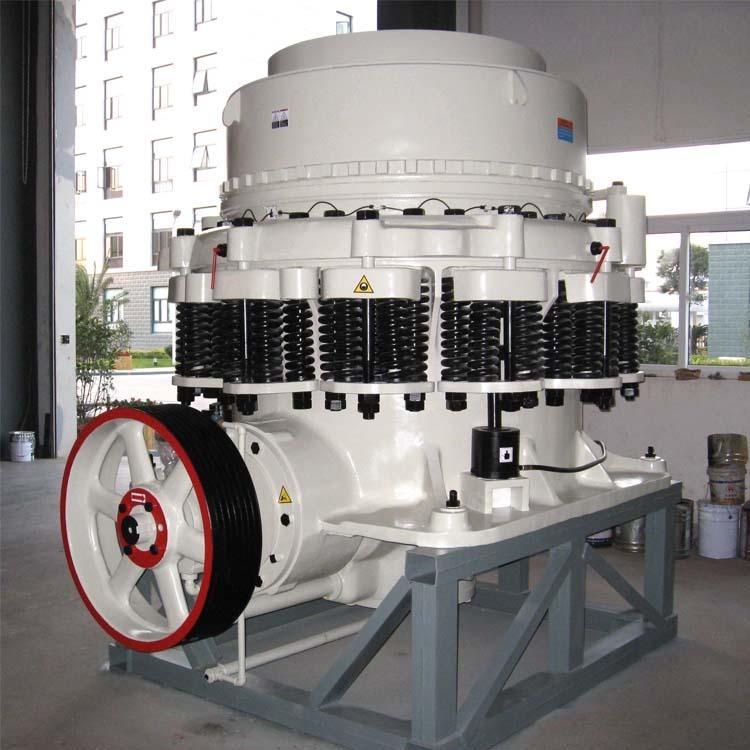

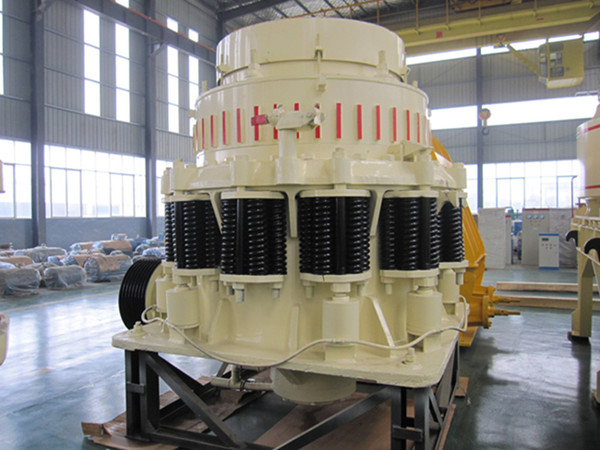

彈簧圓錐破碎機是z早的一種圓錐破碎機，是一種先進的大功率、大破碎比、高生產率的破碎機。
彈簧圓錐破碎機主要由機架、傳動、空偏心軸、碗形軸承、破碎圓錐、調整裝置、調整套、彈簧以及調整排礦口用的液壓站等部分組成。是一種先進的大功率、大破碎比、高生產率的破碎機。適用于細破碎和破碎堅硬的巖石、礦石、礦渣、耐火材料等。
彈簧圓錐破碎機可廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門。圓錐破碎機破碎比大、效率高、能耗低，產品粒度均勻，適合中碎和細碎各種礦石，巖石。如鐵礦石、銅礦石、石灰石、石英、花崗巖、玄武巖、輝綠巖等。
彈簧圓錐破碎機工作特點
1、動錐連續轉動，物料的破碎過程和卸料過程沿工作表面交替連續進行，生產率高。
2、物料夾在兩錐體之間，受到擠壓、彎曲和剪切作用，破碎較容易，動力消耗較低。
3、產品料度較均勻，呈立方體形狀，動錐工作表面的磨損也較均勻。
4、結構簡介,圓錐破碎機其結構主要有機架、水平軸、動錐體、平衡輪、偏心套、上破碎壁(固定錐)、下破碎壁(動錐)、液力偶合器、潤滑系統、液壓系統、控制系統等幾部分組成。
5、動錐和定錐都是正置，動錐擺動時，在破碎腔出料口附近，動錐與定錐之間有一段間隙相等的平行帶，使成品料度均勻。進料口尺寸不大，能夠處理的都是經過初次破碎的物料。
6、圓錐破碎機采用干油或者水兩種密封方式，使灰塵雜質無法進人機體內，從而保證了潤清油的清潔，延長了滑動軸承、推力球軸承的使用壽命，使得機器運轉可靠。
性能優勢
1、采用先進的保險裝置，大大減小了停機時間。
2、內部結構密封性能好，可保護設備免受粉塵及其他小顆粒的侵害。
3、關鍵部件采用高強度材質，適當增加重量，可靠性好。
4、襯板加厚，延長壽命。
5、采用特有的層壓破碎原理，產生顆粒間的破碎作用，針片狀石子減少，粒級更為均勻。
6、稀油潤滑系統設計，以及各nai磨件采用的精密制造工藝，大大延長了使用壽命。
工作原理
彈簧圓錐破碎機工作時，電動機通過傳動裝置帶動偏心套旋轉，動錐在偏心軸套的迫動下做旋轉擺動，動錐靠近靜錐的區段即成為破碎腔。待破碎物料從入料口進入后，受到動錐和靜錐的多次擠壓和撞擊，形成符合要求粒度的物料。當動錐離開該區段時，已成形物料在自身重力作用下下落，從錐底排出。
|
規格
|
型號
|
破碎錐大端直徑
(mm)
|
給料尺寸
(mm)
|
排料口寬度
(mm)
|
處理能力
(t/h)
|
電動機功率
(kw)
|
總重量
|
外形尺寸（長×寬×高）
（mm）
|
|
Φ600
|
PYB600
|
600
|
65
|
12-25
|
40
|
8P 30
|
5
|
2234×1370×1675
|
|
PYD600
|
35
|
3-13
|
12-23
|
5.5
|
2234×1370×1675
|
|
Φ900
|
PYB900
|
900
|
115
|
15-50
|
50-90
|
8P 55
|
11.2
|
2692×1640×2350
|
|
PYZ900
|
60
|
5-20
|
20-65
|
11.2
|
2692×1640×2350
|
|
PYD900
|
50
|
3-13
|
15-50
|
11.3
|
2692×1640×2350
|
|
Φ1200
|
PYB1200
|
1200
|
145
|
20-50
|
110-168
|
8P 110
|
24.7
|
2790×1878×2844
|
|
PYZ1200
|
100
|
8-25
|
42-135
|
25
|
2790×1878×2844
|
|
PYD1200
|
50
|
3-15
|
18-105
|
25.3
|
2790×1878×2844
|
|
Φ1750
|
PYB1750
|
1750
|
215
|
25-50
|
180-360
|
8P 160
|
50.3
|
3910×2894×3809
|
|
PYZ1750
|
185
|
10-30
|
80-210
|
50.3
|
3910×2894×3809
|
|
PYD1750
|
85
|
5-13
|
60-180
|
50.2
|
3910×2894×3809
|
|
Φ2200
|
PYB2200
|
2200
|
300
|
30-60
|
420-700
|
8P 280-260
|
80
|
4622×3302×4470
|
|
PYZ2200
|
230
|
10-30
|
130-410
|
80
|
4622×3302×4470
|
|
PYD2200
|
100
|
5-15
|
80-200
|
81.4
|
4622×3302×4470
|
