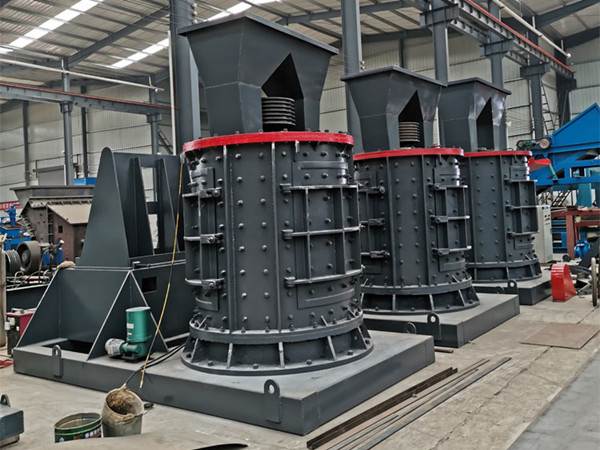

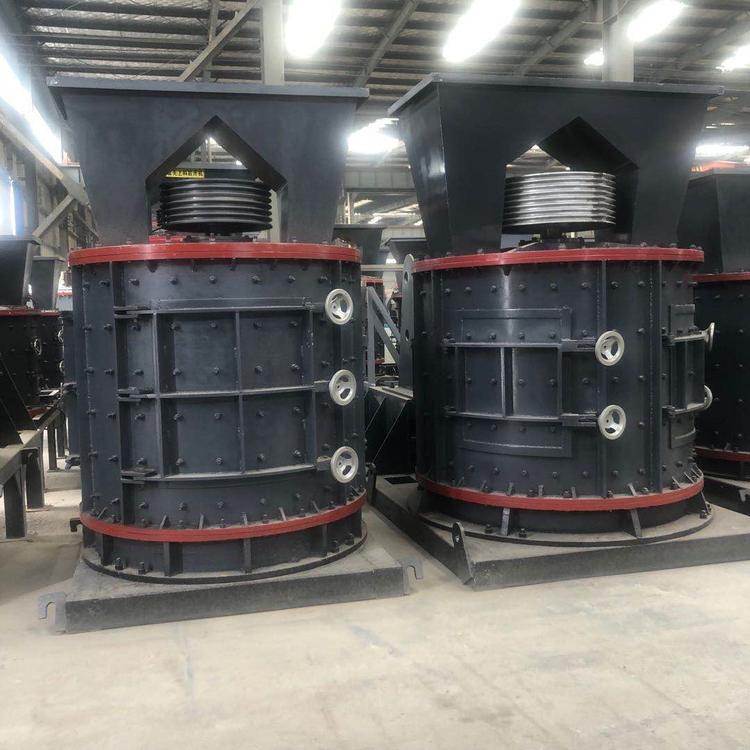

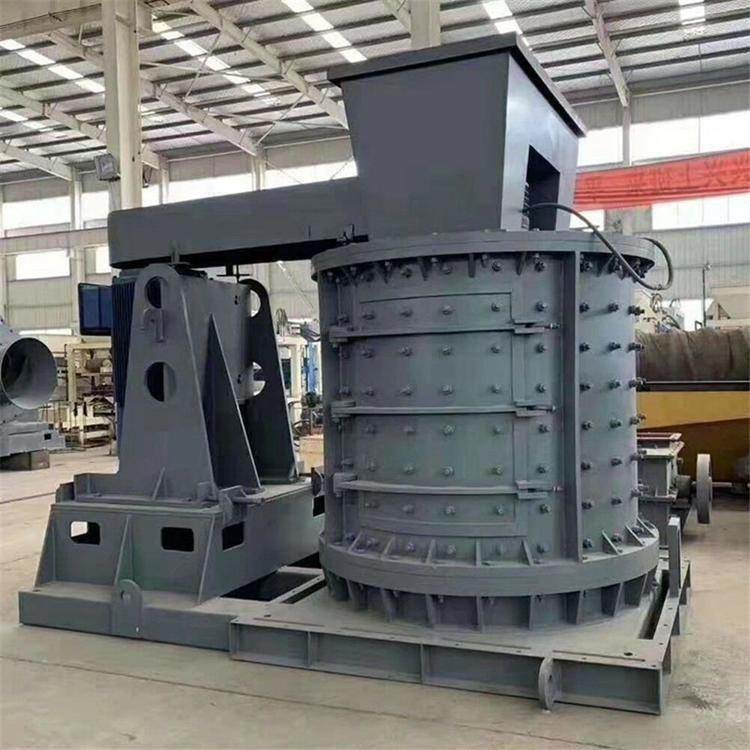

立式板錘制砂機，這款新型制砂機與以往所說的復合立式制砂機不同，差異之處在于立軸制砂機內部具有多個重型板錘，可在在石料進入破碎腔體下降落過程中就經過重型板錘擊打而被粉碎。立式板錘制砂機高速旋轉時力度大，粉碎效果好，重型板錘可調節間隙，生產一段時間后，可以將板錘進行調節充分利用。

立式板錘制砂機是相對河卵石及硬度較大的石料研制的加入多個先進科技水平的機型，有效的解決了對硬度石料破碎機難、成型難的問題。立式板錘制砂機是采用定顎和定錘的打砂原理，多層次的分級處理，使砂石的粒度更加均勻，出砂更加高效。優點是錘頭部分，該機使用錘頭以及襯板均是在高合金材料的基礎下又加入了銅、鉬等多種微量元素，使其壽命是一般錘頭15倍以上，讓您不用再頻繁的更換錘頭，節約了成本。

立式板錘制砂機的主要工作部件為帶有錘子（又稱錘頭）的轉子。轉子由主軸、圓盤、銷軸和錘子組成。電動機帶動轉子在破碎腔內高速旋轉。物料自上部給料口給入機內，

受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部，設有篩板、粉碎物料中小于篩孔尺寸的粒級通過篩板排出，大于篩孔尺寸的粗粒級阻留在篩板上繼續

受到錘子的打擊和研磨，然后通過篩板排出機外。

立軸式制砂機工作特點：

（1） 結構簡單合理、運行成本低。利用石打石原理，磨損小。
（2） 破碎率高、節能。
（3） 具有細碎、粗磨功能。
（4） 受物料水分含量影響小、含水份可達8%左右。
（5） 更工作噪聲低于75分貝（db級），粉塵污染少。
（6） 適合破碎中硬、特硬物料。
（7） 產品成立方體，堆積密度大，鐵污染小。
（8） 葉輪自襯磨損小、維修方便。

工作原理：

物料由進料斗進 入制砂機,經分料器將物料分成兩部分,一部分由分料器 中間進入高速旋轉的葉輪中,在葉輪內被迅速加速,其加速度可達數百倍重力加速度,然后以60-70米/秒的速度從葉輪三個均布的流道內拋射出去,首先同由分料器四周自收落下的一部分物料沖擊破碎,然后-起沖擊到渦支腔內物料襯層上,被物料襯層反彈,斜向上沖擊到渦動腔的頂部,又改變其運動方向，偏轉向下運動,從葉輪流道發射出來的物料形成連續的物料幕。這樣一塊物料在渦動破碎腔內受到兩次以至多次機率撞擊、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。在整下破碎過程中，物料相互自行沖擊破碎,不與金屬元件直接接觸,而是與物料襯層發生沖擊、摩擦而粉碎,這就減少了角污染,延長機械磨損時間。渦動腔內部巧妙的氣流自循環,消除了粉塵污染
物料落入進料斗,經中心進料孔進入高速旋轉的轉子后被充分加速并經發射口拋出,首先與反彈后自由下落的一部分物料進行撞擊,然后一起沖擊到周圍的渦流腔內的渦狀料襯 上(或反擊塊上)，先被反彈到破碎腔的頂部,后偏轉向下運動,與從葉輪流道發射出來的物料撞擊形成連續的物料幕,經由下部排料口排出。

用途：

1、河卵石、山石(石灰石、花崗巖、玄武巖、輝綠巖、安山巖等)、礦石尾礦、石屑的人工制砂。
2、建筑骨料、公路路面料、墊層料、瀝青混凝士和水泥混凝上骨料的生產。
3、工程領域的水利水電、高等級公路、高速公路、高速鐵路、客運專線、橋梁、機場跑道、市政工程、高層建筑的機制砂生產和石料整形。
4、礦業領域的磨礦前段細碎工藝，建材、冶金、化工、礦山、耐火材料、水泥、磨料等行業的物料破碎。
