礦石破碎機 顎式礦山磕石機 砂石線顎式破碎機廠家
作者：振科制砂機 發布時間：2020-11-26 瀏覽
次

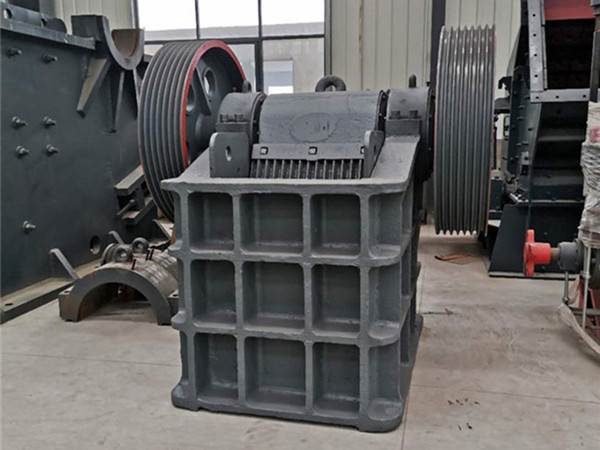

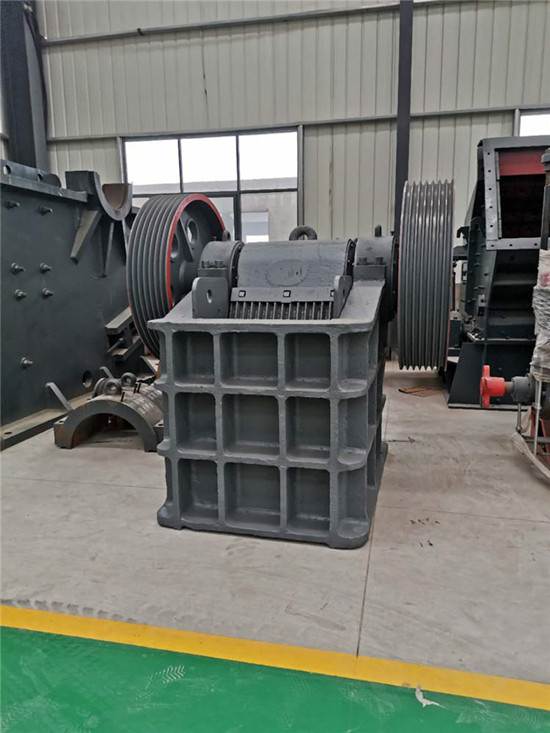

顎式破碎機是我公司集國內外同類產品的成功經驗，潛心研制出的一款高效節能的破碎設備，簡稱顎破。大中型顎式破碎機是本公司的拳頭產品之一。
顎式破碎機主要用于各種礦石與大塊物料的中等粒度破碎，可破碎抗壓強度不大于320Mpa的物料，分粗破和細破兩種。該系列產品規格齊全，其給料粒度為125mm～1020mm,是初級破碎優選設備
性能優勢：
1：處理量大 粒度均勻
破碎腔深而且無死區，提高了進料能力與產量其破碎比大，產品粒度均勻。
2：運營成本低 系統節能
結構簡單，工作可靠，運營費用低，單機節能15%～30%，系統節能一倍以上。
3：維護成本低 安全可靠
墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性，潤滑系統安全可靠，部件更換方便，保養工作量小。
結構組成
顎式破碎機的結構主要有機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板;后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成，其中肘板還起到保險作用。
工作原理：
顎式破碎機破碎方式為曲動擠壓，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動。當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被擠壓、搓、碾等多重破碎。當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料，實現批量生產。
在磨粉生產線中，因為進入磨粉機的物料不能太大，所以很多原礦石是需要經過顎式破碎機進行破碎，然后通過提升機輸送到磨粉機來進行加工。此外在石料生產線和制砂生產線中，因為需要將大塊的石頭破碎成小塊兒才能進行下一步破碎工序，所以在初級破碎（一段破碎）的時候，也要經常用到顎式破碎機，至于用粗破還是細破，這要根據實際的原料來確定。
技術參數
|
型號
|
進料口尺寸
(mm)
|
上限進料粒度
(mm)
|
排料口調整范圍
(mm)
|
處理能力
(t/h)
|
偏心軸轉速
(r/min)
|
功率
(kw)
|
重量
(t)
|
外型尺寸
(mm)
|
|
PE-150×250
|
150×250
|
130
|
10-40
|
1-5
|
300
|
5.5
|
0.9
|
875×756×850
|
|
PE-250×400
|
250×400
|
210
|
20-80
|
5-21
|
300
|
15
|
2.6
|
1450×1315×1296
|
|
PE-400×600
|
400×600
|
350
|
40-100
|
16-65
|
275
|
30/37
|
6.5
|
1565×1732×1586
|
|
PE-500×750
|
500×750
|
425
|
50-100
|
45-100
|
275
|
55
|
10.1
|
1890×1916×1870
|
|
PE-600×900
|
600×900
|
500
|
65-160
|
90-180
|
250
|
55/57
|
15.5
|
2305×1840×2260
|
|
PE-750×1060
|
750×1060
|
630
|
80-140
|
110-320
|
250
|
110
|
28
|
2450×2472×2840
|
|
PE-800×1060
|
800×1060
|
650
|
100-200
|
140-350
|
250
|
110
|
28.5
|
2450×2556×2800
|
|
PE-870×1060
|
870×1060
|
670
|
200-260
|
140-380
|
250
|
110
|
30.5
|
2660×2556×2800
|
|
PE-900×1200
|
900×1200
|
750
|
100-200
|
180-360
|
250
|
132
|
50
|
3335×3182×3025
|
|
PE-1000×1200
|
1000×1200
|
850
|
192-260
|
200-420
|
250
|
132
|
51
|
3435×3182×3025
|
|
PE-1200×1300
|
1200×1300
|
1000
|
180-330
|
400-800
|
220
|
200
|
62
|
4538×2984×3959
|
|
PE-1200×1500
|
1200×1500
|
1020
|
150-350
|
400-800
|
180
|
220
|
100.9
|
4200×3732×3025
|
|
PE-1500×1800
|
1500×1800
|
1200
|
220-350
|
450-1000
|
180
|
280
|
122
|
5100×4700×4300
|
|
PEX-250×1000
|
250×1000
|
210
|
25-60
|
16-52
|
330
|
30/37
|
6.5
|
1530×1992×1380
|
|
PEX-250×1200
|
250×1200
|
210
|
25-60
|
20-60
|
330
|
37
|
7.7
|
1900×2192×1430
|
|
PEX-300×1300
|
300×1300
|
250
|
25-90
|
20-90
|
330
|
55
|
11
|
1900×2192×1430
|
